Pozor na správné umístění hrudních elektrod!

Image:

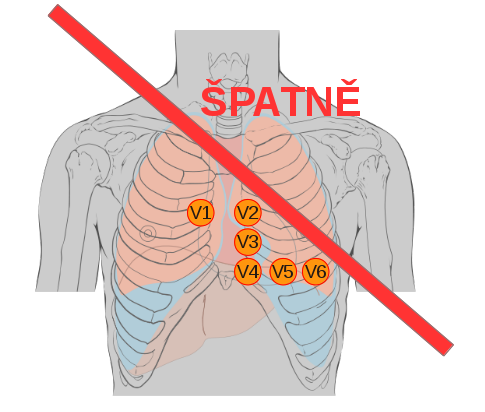

Na dnešní noční směně jsem měl (bohužel) příležitost vidět v praxi důsledek nesprávně umístěných hrudních elektrod. Neměl jsem s sebou mobil a proto nemůžu předložit fotografickou dokumentaci. Elektrody byly přiloženy přibližně jak na ilustraci nahoře.

Na následujících dvou záznamech je možné vidět jak se křivky prekordiálních svodů zcela změní. Elevace ST úseku z prvního EKG záznamu ve V5 a V6 se na následném EKG se správně naloženými elektrodami přesunuly do V3 a V4.
Protože druhý záznam byl natočený za dvě hodiny po prvním, je tu i pěkně vidět vývoj elevace a deprese ST úseku a vlny T při AIM v končetinových svodech.

Nesprávně přiložené hrudní elektrody
EKG záznam s nesprávně naloženými hrudními svody

Správně přiložené elktrody
EKG záznam se správně naloženými hrudními svody

Pro zopakování ještě správné naložení hrudních elektrod.

obrázek elektrody správně

V1 4. mezižebří, vpravo od sterna
V2 4. mezižebří, vlevo od sterna
V3 mezi V2 a V4
V4 v 5. mezižebří v medioklavikulární čáře
V5 ve výši V4 v přední axilární čáře
V6 ve výši V4 ve střední axilární čáře

Buďme opatrní při nakládání hrudních elektrod!

Tags:
Odborná témata:

Komentáře

Obrázek uživatele admin

Co k tomu dodat. Na 90% "záchranářů" ani netuší jak a proč se tak mají dávat elektrody. Asi 1% možná tuší co je to Einthovenův trojúhelník. Takže mě to ani nepřekvapí. Možná by stálo za úvahu pořídit taky spongan na vozidla zzs. "pomáhat a chránit".

Obrázek uživatele admin

Stačilo by aby 90% záchranářů vědělo kam elektrody umístit. Lepší to nebude ani v nemocnicích. U nás i v zahraničí. Nedávno o tom vyšel pěkný článek na kardioblogu.
